Coleção: Subsistema de Captação

Definição e Contexto Normativo

O subsistema de captação — também chamado subsistema captor — é parte do sistema externo de proteção contra descargas atmosféricas (SPDA) e é destinado a interceptar descargas atmosféricas antes que atinjam a estrutura protegida

Este subsistema pode ser constituído por uma ou mais das seguintes formas:

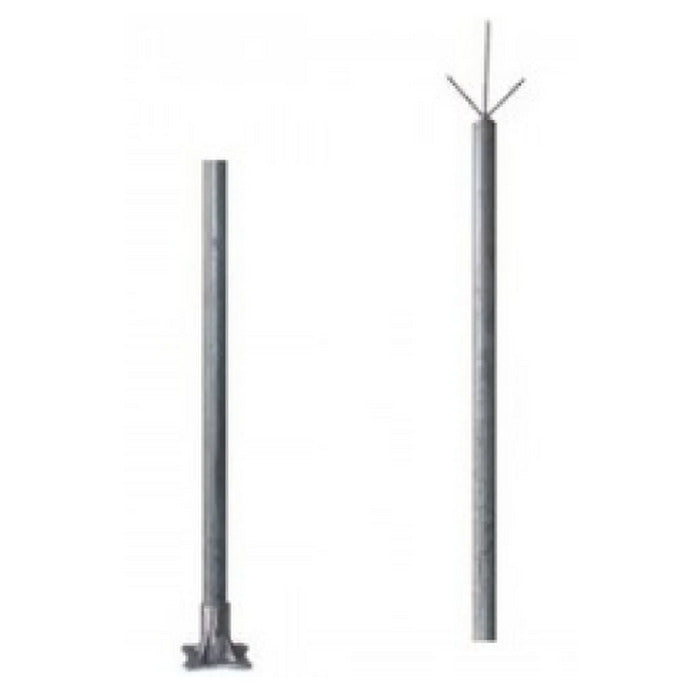

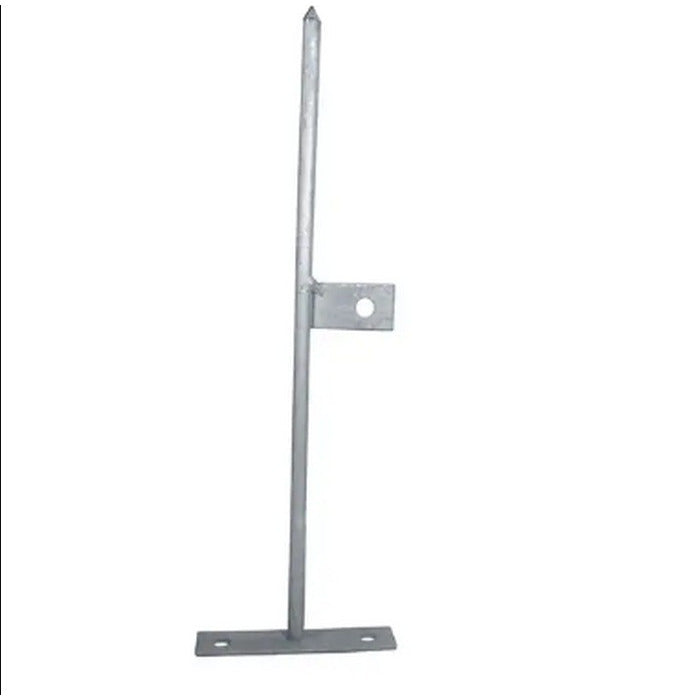

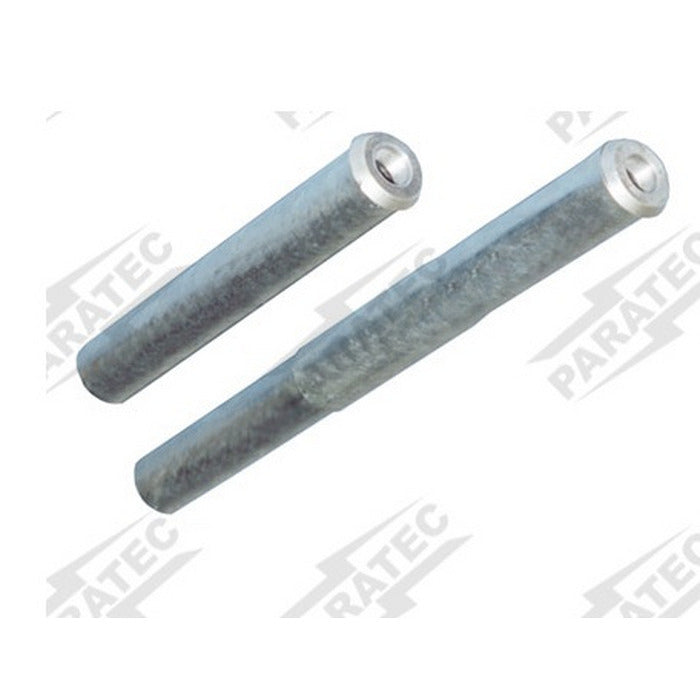

• Hastes metálicas ou mastros;

• Condutores suspensos (cabos esticados);

• Condutores em malha;

• Elementos naturais (como armaduras metálicas de concreto, telhas metálicas etc.), desde que atendam aos critérios de seção e continuidade elétrica especificados

Métodos de Cálculo e Posicionamento

Conforme o item 5.2.2 da NBR 5419‑3:2015, os três métodos aplicáveis para projetar e posicionar corretamente o subsistema de captação são:

1. Método do Ângulo de Proteção (Franklin)

2. Método da Esfera Rolante (Eletrogeométrico)

3. Método das Malhas (Gaiola de Faraday)

Especificações para cada método:

• Esfera Rolante: Para cada classe de proteção (I a IV), há padrões definidos de raio da esfera rolante (R) e espaçamento máximo da malha:

  • Classe I: R ≈ 20 m, malha de até 5 × 5 m

  • Classe II: R ≈ 30 m, malha de até 10 × 10 m

  • Classe III: R ≈ 45 m, malha de até 15 × 15 m

  • Classe IV: R ≈ 60 m, malha de até 20 × 20 m

• Ângulo de Proteção (Franklin): Ideal para edificações de geometria simples, baseando-se na altura do captor para definir o ângulo de interceptação. Quando a altura “H” for superior ao limite da curva, apenas os métodos da esfera rolante ou da malha são indicados

• Gaiola de Faraday (Malhas): Adaptação do método da esfera rolante em forma de rede sobre a cobertura, definindo áreas de proteção conforme o espaçamento da malha.

Os componentes aplicados devem estar posicionados estrategicamente nos pontos elevados e salientes da edificação — como cantos, beiradas e extremidades da cobertura — para intercepção eficaz das descargas
