Coleção: Subsistema de Malha de terra

Definições Normativas
O subsistema de aterramento é definido como a parte do SPDA externo destinada a conduzir e dispersar a corrente de descarga atmosférica na terra

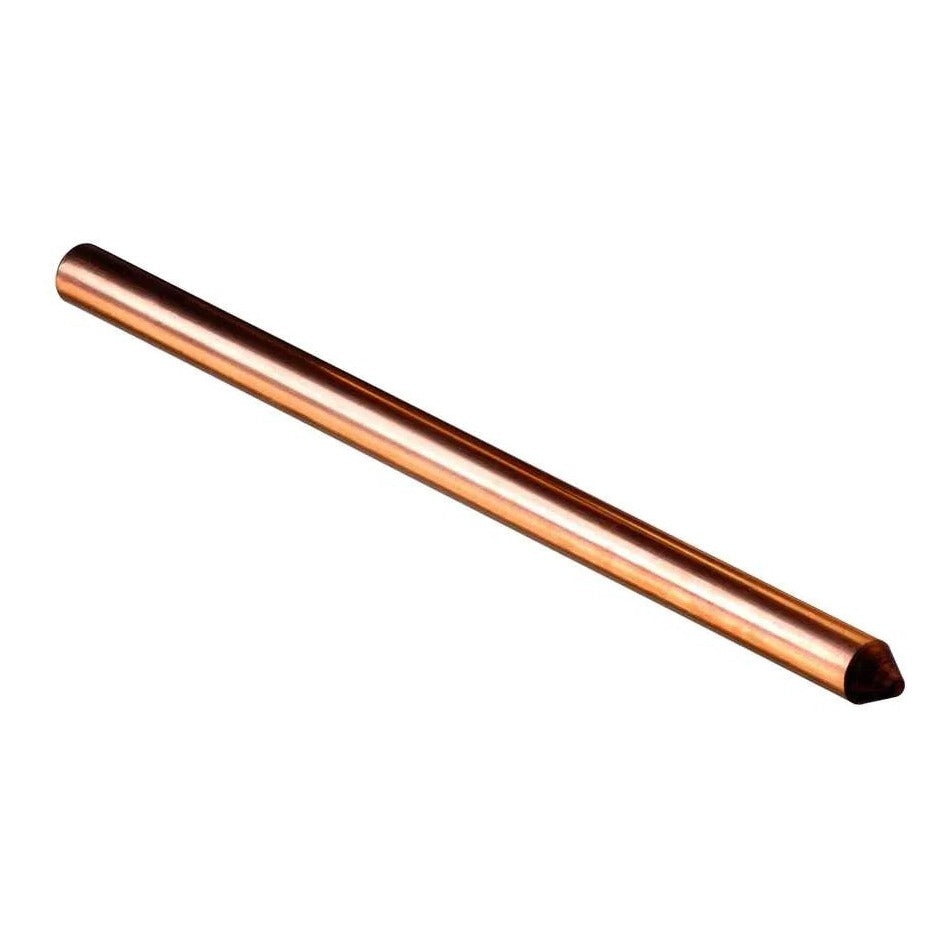

Já o eletrodo de aterramento é a(s) parte(s) do subsistema de aterramento que assegura contato elétrico com o solo, dispersando a corrente. Podem ser, por exemplo, cabos horizontais ou hastes verticais

Recomendações para o Arranjo da Malha (Subsistema de Aterramento)
A NBR 5419–3:2015 apresenta orientações claras quanto ao arranjo físico e materiais para o subsistema de aterramento:
Arranjo obrigatório em anel ao redor da edificação
A norma estabelece que, para sistemas de aterramento não naturais, o arranjo deve ser um anél elétrico contínuo, instalado a aproximadamente 1 m das paredes externas e enterrado a pelo menos 0,5 m de profundidade
Alternativamente, é possível utilizar armaduras de aço interligadas das fundações (quando disponíveis e atendendo aos critérios da NBR 5419–3, item 5.2.5), configurando um eletrodo natural
A malha de aterramento deve circular toda a edificação, independentemente do método de captação adotado
A profundidade mínima recomendada para enterramento da malha é de 0,5 m, e a distância lateral da edificação, cerca de 1 m

Critérios Técnicos e Dimensionamento
O item 5.4 da NBR 5419–3:2015 (conforme citado) recomenda aprimorar a geometria e dimensões do subsistema de aterramento para minimizar a resistência de aterramento, levando em conta a resistividade do solo, topologia e arranjo do eletrodo
Para os níveis I e II de proteção, a prospectação do solo e a estratificação das camadas são obrigatórias para se determinar a resistividade e, consequentemente, dimensionar corretamente o comprimento do eletrodo
Em solos com resistividade extremamente alta (por exemplo, acima de 3 000 Ω·m), a norma fornece fórmulas específicas para calcular o comprimento mínimo do eletrodo, variando conforme o nível de proteção adotado

Resumo em Tabela
